Tartu Lõunakeskus 10. etapp katuse ehitus Lääneringtee 39
Tehtud tööd
Tartu Lõunakeskus 10. etapp katuse ehitus Lääneringtee 39 Tartu linnas Tartumaal
Tartu Lõunakeskus 10. etapp katuse ehitus –
tööde hulka kuulusid
Tööde hulka kuulusid eri tasapindades, väga erineva konstruktsiooniga, erikujulised, osaliselt lainekujulised katused.
Suurel osal katustest kasutati katuse katteks taotluslikult valge puistega bituumenrullmaterjale.
Katuste aluskonstruktsiooniks olid nii raudbetoonist kui kandvast profiilplekist alused.
OÜ Evari Ehitus lõpetas tööd objektil 2017. aasta kevadel.
Tartu Lõunakeskuse 10. ehitusetapp avati külastajatele 2017. aasta aprilli kuu viimastel päevadel.
Tartu Lõunakeskus 10. etapp katuse ehitus –
kasutatud põhimaterjal
SBS bituumenrullmaterjal Bicroelast HPP3,0. Tootja TechnoNicol.
Aurutõkkekile paksusega 0,2 mm. Tootja Tectis OY.
Vahtpolüstüreen EPS 50, EPS 100 (Silver). Tootja AS Reideni Plaat.
Klaasvill OL-TOP30. Tootja Isover Saint-Gobain.
Kivivill Technoroof N30. Tootja TechnoNicol.
SBS bituumenrullmaterjal Unifleks EPP4,0, Unifleks EKP5,0. Tootja TechnoNicol.
Turvapollarid roostevabast materjalist. Tootja ABS Safety GmbH.
Katuselehtrid roostevabast materjalist elektrikütte ja prahisõelaga C-110/350, C-160/350.
Tootja Peltitarvike OY.
Alarõhutuulutid Alipai. Tootja SK Tuote OY.
Kinnitustüüblid Croco. Tootja SK Tuote OY.
Katusepraimer. Tootja TechnoNicol.
Katuseaknad, katuseluugid tarnis tellija, paigaldas OÜ Evari Ehitus.
Tartu Lõunakeskus 10. etapp katuse ehitus –
tehtud tööde põhjalik kirjeldus ja tugevad küljed
Tartu Lõunakeskus 10. ehitusetapp on Eesti mõistes suure mahuga
Objekti Tartu Lõunakeskus 10. ehitusetapp katuseehitus on Eesti mõistes suur ja Lõuna-Eesti mõistes üks suurema mahuga lamekatusetöödest (22 700 m²).
Tehtud töö on meie teada Lõuna-Eestis suurim nii põhjalikult renoveeritud lamekatus, mis on algselt ehitatud iseseisvunud Eesti ajal.

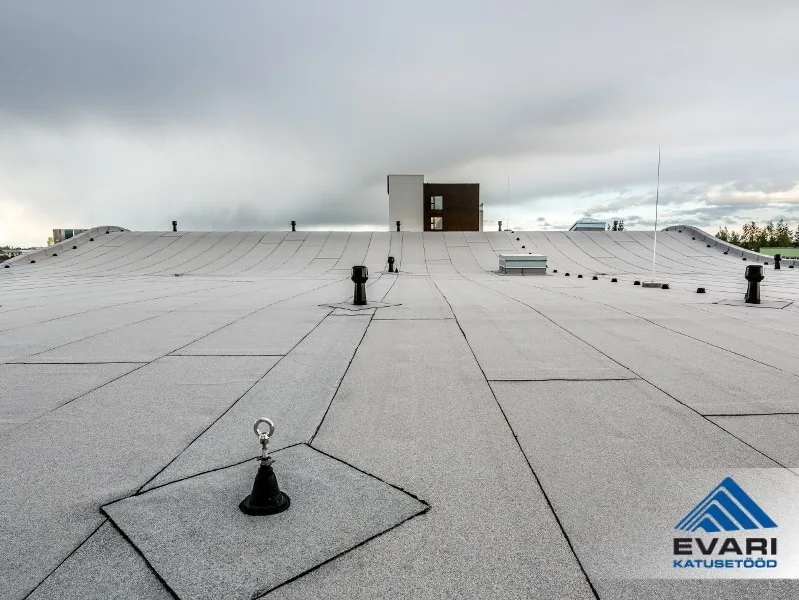

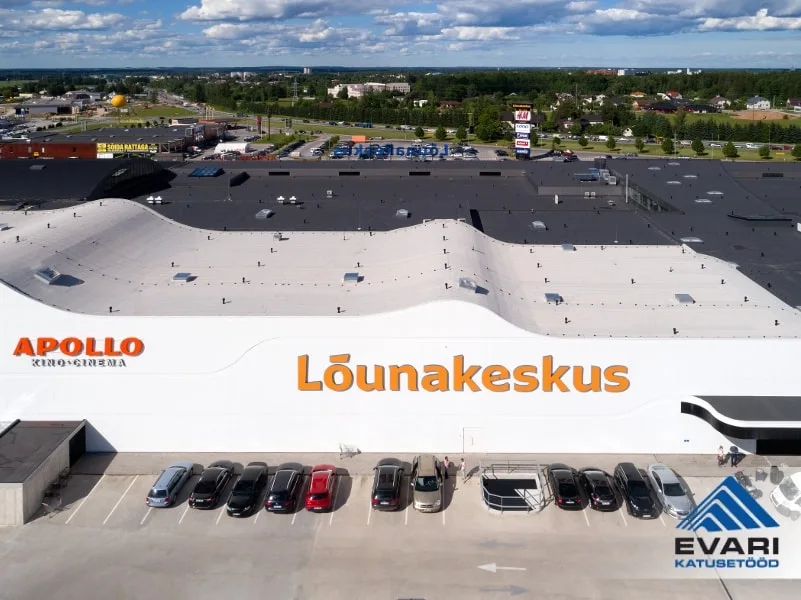

Ehitatud lamekatuse teeb omapäraseks visuaalselt pilkupüüdev lainjas katusepind, mis on kaetud taotluslikult valge puistega bituumenrullmaterjaliga.
Materjali tarne nõudis suurt täpsust
Objekti Tartu Lõunakeskus 10. ehitusetapp katuseehitus oli materjali tarne osas suurt täpsust nõudev tegevus, sest uue materjali toomise ja vana katuse äraviimise materjali kogused olid väga suured.
Objektil töötavaid ja materjale tarnivaid erinevaid firmasid oli väga palju, võimalikke kraanaga tõstmise kohti ääretult vähe, tõsteaeg oli piiratud.
Samuti ei ulatunud kraana üksikutest tõstekohtadest kaugele tõstma ja materjale pidi mööda katust suurtes kogustes ümber vedama.
Osaliselt ehitati katust all olevat kaubandust häirimata
Osaliselt ehitasime katust (kaasa arvatud katuse suures mahus avamine) all olevat kaubandust häirimata.
Mõningaid töid tuli teha ka öösel, kui kaubanduskeskus oli külastajatele suletud.
Antud katusetöö oli teiste ehitusfirmadega täpset koostööd nõudev, kellaajaliselt reguleeritud, suuremahuline, huvitav ja kõrgel professionaalsel tasemel tehtud töö.
Tartu Lõunakeskus 10. etapp katuse ehitus –
uue osa katuse ehitus
Põhikatuse aluskonstruktsiooniks olid raudbetoonpaneelid või kandev profiilplekk.
Katuseid ehitati 11-l tasapinnal.
Katuse pind kokku 7650 m².
Tartu Lõunakeskus 10. etapp katuse ehitus –
betoonalusel lamekatused
Aluskatus korrastati ja paigaldati auruisolatsioon
Betoonist aluspind korrastati ja kaeti bituumenpraimeriga.
Korrastatud pinnale keevitati ühekordsest SBS bituumenrullmaterjalist Bicroelast HPP3,0 aurutõke.
Põhisoojustuseks vahtpolüstüreen
Põhisoojustuseks kasutati vahtpolüstüreen EPS 50 soojustusplaate kogupaksusega 300 mm.
Tuletõkketsoonid ehitati kivivillast Technoroof N30.
Katusekalded, vastukalded ehitati vahtpolüstüreen kaldplaatidest kaldega 1/60.
Soojustuse pealmine kiht ehitati tuulutussoontega Isover OL-TOP30 30 mm paksustest klaasvillplaatidest.
Katusekate SBS bituumenrullmaterjalist
Katusekate ehk hüdroisolatsioonikiht keevitati kahekordsest SBS bituumenrullmaterjalist Unifleks EPP4,0 + Unifleks EKP5,0.
Keevitati vajalikud ülespöörded.
Katuse muud tööd
Vihmavee ärajuhtimiseks paigaldati roostevabast materjalist elektrilise küttega 15 katuselehtrit C-110/350.
Katuse tuulutamiseks paigaldati 27 Alipai alarõhutuulutit.
Katusele paigaldati firma ABS roostevabast materjalist turvapollarid.
Kinnitustarvikud olid tehasekomplektis.
Ehitati parapetid pikkusega 160 jm.
Ümarate läbiviikude tihendamiseks kasutati tehases toodetud kummitihendeid, kandilised läbiviigud vormistati SBS bituumenrullmaterjaliga.
Tihendite ülaserva paigaldati pingutus-, kinnitusliistud.
Tartu Lõunakeskus 10. etapp katuse ehitus –
kandvast profiiliplekist alusega lamekatused
Kandva profiilpleki paigaldus
Paigaldati kandev profiilplekk.
Kandeplekkalusele paigaldati Technoroof N30 50 mm paksused kivivillplaadid, millele omakorda paigaldati 0,2 mm paksune aurutõkkekile.
Kile ühenduskohad tihendati teibiga.
Põhisoojustuse paigaldus
Põhisoojustuseks kasutati vahtpolüstüreen EPS50 soojustusplaate kogupaksusega 250 mm.
Tuletõkketsoonid ehitati kivivillast Technoroof N30.
Katusekalded, vastukalded ehitati vahtpolüstüreen kaldplaatidest kaldega 1/60.
Soojustuse pealmine kiht kaeti tuulutussoontega Isover OL-TOP30 30 mm paksuste klaasvillast plaatidega.
Katusekatte paigaldus
Katusekate ehk hüdroisolatsioonikiht keevitati kahekordsest SBS bituumenrullmaterjalist Unifleks EPP4,0 + Unifleks EKP5,0.
Keevitati vajalikud ülespöörded.
Bituumenrullmaterjali pealmine kiht oli valge puistega.
Katuse muud tööd
Vihmavee ärajuhtimiseks paigaldati roostevabast materjalist elektrilise küttega 24 katuselehtrit C-110/350.
Paigaldati roostevabast materjalist prahisõelad.
Katuse tuulutamiseks paigaldati 119 Alipai alarõhutuulutit.
Katusele paigaldati firma ABS roostevabast materjalist turvapollarid.
Kinnitustarvikud olid tehase komplektis.
Ehitati parapetid pikkusega 532 jm.
Ümarate läbiviikude tihendamiseks kasutati tehases toodetud kummitihendeid, kandilised läbiviigud vormistati SBS bituumenrullmaterjaliga.
Tihendite ülaserva paigaldati pingutus-, kinnitusliistud.
Tartu Lõunakeskus 10. etapp katuse ehitus –
hotelli 6. korruse terrass
Betoonist alus korrastati, kaeti bituumenpraimeriga ja keevitati peale SBS bituumenrullmaterjalist Bicroelast HPP3,0 aurutõke.
Terrass soojustati vahtpolüstüreeniga EPS100 (Silver) paksusega 200 mm.
Kalded ja vastukalded ehitati kaldu lõigatud vahtpolüstüreen plaatidest.
Soojustusele valati betoonist plaat.
Betoonplaadi valamine ei olnud OÜ Evari Ehitus töövõtt.
Valatud betoonplaat korrastati, kaeti bituumenpraimeriga ja keevitati peale kahekihiline bituumenrullmaterjalist Unifleks EPP4,0, Unifleks EKP5,0 hüdroisolatsioonikiht.
Hüdroisolatsioonikihi peale ehitati termotöödeldud terrassilaudadest puitterrass.
Paigaldati elektrilise küttega 3 roostevabast materjalist katusekaevu.
Ehitati 45 jm parapetti.
Paigaldati 43 jm seinaplekke.
Tartu Lõunakeskus 10. etapp katuse ehitus –
renoveeritud osa lamekatuse ehitus
Kokku 10 erinevat katuse pinda
Kokku renoveeriti 15 050 m² viimasel sajandivahetusel ehitatud lamekatuseid.
Kokku 10 erinevat pinda.
5 000 m² ulatuses vahetati välja kogu katusekonstruktsioon, millest omakorda 3000 m² katust tõsteti märkimisväärselt kõrgemale.
Katuse kandekonstruktsiooni ehitamine ei olnud OÜ Evari Ehitus töövõtus.
Oli katusetööde lähtepiiriks.
Aluspinnaks kandev profiilplekk
Kandekonstruktsioonile paigaldati kandev profiilplekk.
Kandeplekkalusele paigaldati Technoroof N30 50 mm paksused kivivillplaadid, millele omakorda paigaldati 0,2 mm paksune aurutõkkekile.
Kile ühenduskohad tihendati teibiga.
Põhisoojustuseks vahtpolüstüreen
Põhisoojustuseks kasutati vahtpolüstüreen EPS50 soojustusplaate kogupaksusega 250 mm.
Tuletõkketsoonid ehitati kivivillast Technoroof N30.
Katusekalded, vastukalded ehitati vahtpolüstüreen kaldplaatidest kaldega 1/60.
Soojustuse pealmine kiht ehitati tuulutussoontega Isover OL-TOP30 30 mm paksustest klaasvillplaatidest.
Katusekatteks SBS bituumenrullmaterjal
Katusekate ehk hüdroisolatsioonikiht keevitati kahekordsest SBS bituumenrullmaterjalist Unifleks EPP4,0 + Unifleks EKP5,0.
Keevitati vajalikud ülespöörded.
Katuse muud tööd
Vihmavee ärajuhtimiseks paigaldati roostevabast materjalist elektrilise küttega 9 katuselehtrit C-110/350.
Lehtritele paigaldati peale roostevabast materjalist prahisõelad.
Vihmavee ärajuhtimiseks paigaldati 18 jm vihmaveerenni, 11 sadeveesülitit, 11 sadeveekogujat, 60 jm vihmaveetorusid.
Katuse tuulutamiseks paigaldati 74 Alipai alarõhutuulutit.
Ehitati parapetid pikkusega 298 jm.
Paigaldati katuse lõpetus– ehk seinaplekid pikkusega 444 jm.
Paigaldati 12 suitsuluuki. Luugid tarnis tellija.
Ümarate läbiviikude tihendamiseks kasutati tehases toodetud kummitihendeid, kandilised läbiviigud vormistati SBS bituumenrullmaterjaliga.
Tihendite ülaserva paigaldati pingutus-, kinnitusliistud.
Tartu Lõunakeskus 10. etapp katuse ehitus –
olemasolevale katusele paigaldati soojustuskiht
10 050 m² ulatuses võeti olemasolev katusekonstruktsioon täielikult lahti ja paigaldati juurde täiendav ehk lisasoojustuse kiht.
Tööde tegemisel eemaldati SBS bituumenrullmaterjalist olemasolev kahekihiline katusekate ja pealmine tuulutussoontega 30 mm paksune villakiht.
Äravõetud kihid utiliseeriti.
Alles jäeti alumine 150 mm paksune mineraalvillast soojustuskiht ja selle alla jäävad konstruktsioonikihid.
Lisasoojustuseks kasutati kivivilla Technoroof N30 paksusega 150 mm.
Katusekalded, vastukalded ehitati vahtpolüstüreen kaldplaatidest kaldega 1/60.
Soojustuse pealmine kiht ehitati tuulutussoontega Isover OL-TOP30 30 mm paksustest klaasvilla plaatidest.
Tartu Lõunakeskus 10. etapp katuse ehitus –
SBS bituumenrullmaterjalist katusekatte paigaldus
Katusekate ehk hüdroisolatsioonikiht keevitati kahekordsest SBS bituumenrullmaterjalist Unifleks EPP4,0 + Unifleks EKP5,0.
Keevitati vajalikud ülespöörded.
Vihmavee ärajuhtimiseks paigaldati roostevabast materjalist elektrilise küttega 32 katuselehtrit C-110/350 ja 2 katuselehtrit C-160/350.
Lehtritele paigaldati peale roostevabast materjalist prahisõelad.
Vihmavee ärajuhtimiseks paigaldati 37 jm vihmaveerenni, 5 jm vihmaveetorusid.
Katuse tuulutamiseks paigaldati 123 Alipai alarõhutuulutit.
Ehitati parapetid pikkusega 472 jm.
Paigaldati katuse lõpetus- ehk seinaplekid pikkusega 307 jm.
Paigaldati suitsuluugid/katuseaknad.
Ümarate läbiviikude tihendamiseks kasutati tehases toodetud kummitihendeid, kandilised läbiviigud vormistati SBS bituumenrullmaterjaliga.
Tihendite ülaserva paigaldati pingutus-, kinnitusliistud.
Tartu Lõunakeskus – Lääneringtee 39, Tartu linn, Tartumaa
Pildigalerii - Lõunakeskuse katuse ehitus
Tartu Lõunakeskus 10. etapp katuse ehitus – veel kaubanduskeskuste katusetöid
OÜ Evari Ehitus – katuseehitus 2017 – Tartu Lõunakeskus 10. etapp katuse ehitus
Tellija:
AS Astri
Projekti nimi:
Lamekatuste ehitus, Tartu Lõunakeskus 10. etapp
Kategooria:
Lamekatus
Ehituse tüüp:
Multifunktsionaalne kaubandus- ja vabaajakeskus
Tööde iseloom:
Uusehitus/rekonstrueerimine
Riik:
Eesti
Aadress:
Lääneringtee 39, Tartu linn, Tartumaa
Projekti algus:
Aprill 2016
Projekti lõpp:
Mai 2017
Iseloomulik näitaja:
