Tartu Külmajaama lamekatusetöö Tartus Turu 16a Kesklinna linnaosas

Tartu Külmajaama lamekatusetöö Tartus Turu 16a

Meile on oluline pakkuda lahendust, mis klienti sisuliselt aitab.

Aardla külmajaam on esialgu välja ehitatud Lõuna-Eesti suurima kaubandus- ja vabaajakeskuse, Lõunakeskuse ja selle lähiümbruses olevate hoonete vajadustega arvestades.

Kliendid saavad keskenduda oma põhitegevusele ja meie kütame ja jahutame nende hooneid keskkonnasõbralikult ning primaarenergiat säästvalt.

Margo Külaots, Fortum Tartu juhatuse esimees
Tehtud tööd

Tartu Külmajaama lamekatusetöö Tartus Turu 16a kesklinna linnaosas Tartumaal

Lamekatuse ehitus – lamekatusetööd

Katuse soojustus – soojustustööd

Hüdroisolatsioon – hüdroisolatsioonitööd

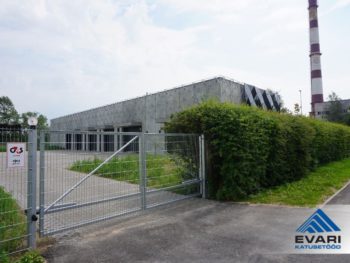

Külmajaam asub Tartu kesklinnas Emajõe ääres.
Kaugjahutusjaam võimaldab klientidel loobuda suurte jahutusseadmete ehitamisest.
Nii saadakse äritegevuseks vaba põrandapinda juurde.

Paljudes maailma riikides on kaugjahutus tänaseks tunnustatud ja hinnatud äri- ja kaubandushoonete jahutamise lahendus, kuid Baltimaades täiesti uudne äriidee.

Tartu 13 MW suuruse võimsusega kaugjahutusjaam kasutab jahutuse tootmiseks nii traditsioonilisi tööstuslikke jahutusseadmeid kui ka Emajõe külma vett.
Paindlikult kombineeritud erinevad lahendused võimaldavad optimeerida Tartu külmajaama tööd.
Külmajaam on ühendatud klientidega Tartu kesklinna alla ehitatud torustike abil.
Torustikuvõrgu pikkus on momendil 1,6 km.
Kogu investeering oli 5,7 miljonit eurot.

Tartu Külmajaama lamekatusetöö katuse aluskonstruktsioon

Tartu Külmajaama lamekatusetööd Tartu kesklinnas
Lamekatusetööd

Külmajaama peahoone lamekatusetöö aluskonstruktsiooniks olid raudbetoonist paneelid.

Aluskonstruktsioon puhastati ja korrastati.

Külmajaama lamekatusetöö katuse aurutõkke paigaldustöö

Katuse aurutõkke paigaldustöö käigus paigaldati betoonist aluskonstruktsioonile aurutõkkekile paksusega 0,2 mm.
Erinevad kilepaanid paigaldati ülekattega ja paanide ühenduskohad ühendati teibiga.
Aurutõkke ääred tõsteti paigaldatava soojustuse kõrguselt parapetile.

Külmajaama lamekatusetöö soojustuse paigaldustöö

Tartu Külmajaama lamekatusetöö kesklinnas Turu 16a.

Katuse soojustuse paigaldustöö käigus kasutati katuslae soojustamiseks soojustusvahtu EPS 50 paksusega 300 mm.
Katusele anti kalded ja vastukalded kaldu lõigatud vahtsoojustusplaatidega.
Soojustusplaatide ülemisele poolele hööveldati katusetuulutuse peakanalid mõõtudega 90*25 mm.
Katuslae tuulutussüsteemi tarbeks paigaldati vahtsoojustusele Isover klaasvillast OL-TOP  tuulutussoontega 30 mm paksused villaplaadid tuulutussoontega katusekalde suunas.

Katusele ehitati immutatud okaspuidust ja ehitusplaadist OSB 3 seina- ja katusetuulutus.
Katuse ja parapeti ühinemisjoonele kinnitati kruvidega immutatu kolmnurkne nurgaliist.

Külmajaama lamekatusetöö hüdroisolatsiooni paigaldustöö

Hüdroisolatsiooni paigaldustöö käigus keevitati lamekatuse vett pidavaks kihiks ehk hüdroisolatsioonikihiks ehk kattekihiks kahes kihis SBS bituumenrullmaterjalist katusekate.
Alumiseks kihiks kasutati ilma puisteta 4 kg/m² kaaluvat aluskattematerjali ja pealmiseks kihiks 5 kg/m² kaaluvat halli kildkivi puistega pealiskihimaterjali.
Erinevad kattematerjali paanid paigaldati omavahel ülekattega.
Paanide ühenduskohtadest suruti välja bituumeniriba laiusega 5 kuni 10 mm.
Alumine ja ülemine kattematerjali kiht paigaldati nii, et ühendusvuugid oleksid erinevatel kihtidel nihkes.
Katusekonstruktsioon tüübeldati ehk kinnitati raudbetoonaluse külge.
Kinnitamiseks kasutati plastist teleskooptüübleid.
Kinnituselementidena kasutati metallist katusekiile.
Tüüblid paigaldati alumise kattekihi ühendusvuukidesse.
Tüübli metallkiil löödi mehhaaniliselt betooni sisse eelnevalt puuritud aukudesse.

Külmajaama ihmaveesüsteemi ehitustöö

Vihmaveesüsteemi ehitustöö käigus paigaldati vihmavee ärajuhtimiseks katusesse 3 elektrilise küttega katusekaevu.
Kaevude läbiviigud kaeti soojustuskoorikuga. Prahi kaevu sattumise vältimiseks paigaldati kaevudele peale prahisõelad.
Katus on sisemise vihmavee äravooluga.

Külmajaama suitsuluukide paigaldustöö

Suitsuluukide paigaldustöö käigus paigaldati lamekatusele 5 kahekordse läbipaistva kupliga suitsuluuki.
Alusraamide ava mõõt oli 1200*1200 mm.
Suitsuluugid ühendati avanemisautomaatikaga.

Külmajaama lamekatusetöö tuulutite paigaldustöö

Tuulutite paigaldustööde käigus keevitati lamekatuse tuulutuse peakanalile 2 alarõhutuulutit.
Tuulutite kinnitamiskoht tugevdati täiendavalt keevitatid bituumenrullmaterjalist lapiga.

Külmajaama plekkide paigaldustöö

Plekkide paigaldustöö käigus paigaldati 128 m tormiplekki ja 128 m veeninaplekki.

Külmajaama varikatuste lamekatusetöö

Tartu Külmajaama lamekatusetöö kesklinnas Turu 16a.

Tartu Külmajaama varikatused
Varikatused

Peahoone varikatuste lamekatusetöö käigus ehitati kokku 34 m²  varikatuseid.
Varikatuste kandekonstruktsioonidele paigaldati kandev profiilplekk.
Plekile kinnitati niiskuskindel OSB 3 plaat.
Varikatuse katteks keevitati ehitusplaadile ühekordne SBS bituumenrullmaterjalist kate.
Paigaldati ääreplekid, seina ülespöördeplekid, vihmaveerennid ja vihmaveetorud.
Varikatuste alumisele nähtavale poolele paigaldati Amroc 8 mm paksune tsementplaat.

Külmajaama pumbakaevu lamekatusetöö

Pumbakaevu lamekatusetöö käigus paigaldati aluskonstruktsioonile veekindel filmikattega vineerist alus.
Vineerile keevitati kahekordne SBS bituumenrullmaterjalist vettpidav kattekiht.
Paigaldati veeninaplekid. Katusele paigaldati väljast lukustatav katuseluuk avamõõtudega 800*800 mm.

Loe veel Tartu Külmajaam

https://tartu.postimees.ee/4288839/kulmajaam-toi-soojatootjale-kaugkutte-oscari

Pildigalerii - külmajaama lamekatusetöö

OÜ Evari Ehitus – tehtud tööd – Tartu Külmajaama lamekatusetöö Tartus Turu 16a
Tartu Külmajaama lamekatusetöö Tartu kesklinnas Turu 16a

Tellija:

AS Fortum Tartu

Projekti nimi:

KÜLMAJAAMa katusetöö

Kategooria:

LAMEKATUS

Ehituse tüüp:

KAUGJAHUTUSJAAM

Tööde iseloom:

Uusehitise lamekatuse ehitus

Riik:

Eesti

Aadress:

Turu 16A, Tartu linn, Tartumaa

Projekti algus:

2015

Projekti lõpp:

2016
