Vahtklaas soojustus Tartus Riia 2 objektil Kvartal

Kõik meie töötajad ja lepingupartnerid, kes selles suures protsessis kaasa on löönud, väärivad tänu ning said jätta Tartu arengusse nähtava jälje. Kindlasti ei saa jätta märkimata ka kõiki neid linlasi, kes erinevates kaasamisetappides andsid soovitusi nii arhitektuuri, keskuses oodatavate teenuste kui ka näiteks nime osas. Aitäh teile kõigile!

Tarmo Punger - Tartu Tarbijate Kooperatiivi juhatuse esimees

Tehtud tööd

Lamekatuse ehitus – lamekatusetööd

Katuse soojustus – soojustustööd

Katusepollarid, julgustustrossid – paigaldustööd

Vahtklaas soojustus Tartus Riia 2 objektil Kvartal

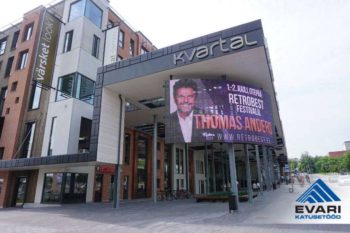

Tartu tarbijate kooperatiiv ehitas mitmefunktsioonilise linnakvartali, mille moodustavad kaubandus-, büroo- ja äripinnad, hotell ning spa.

Lisaks on Riia tänava äärne külg planeeritud kujundada kaetud linnaväljakuna, luues maja ette hubase väljakuruumi.
Hoone erinevad funktsioonid avanevad oma akendega tänavatele, luues elava ja mitmekesise linnaruumi.
Kaubanduspind jääb hoone keskossa, laskmata tekkida kinnisel ja sissepoole pööratud ostukeskusel.

Vahtklaas soojustuse paigaldamine lamekatusele

Katuseehitus
Katuseehitus

Vahtklaassoojustusega multifunktsionaalse keskuse Kvartal lamekatus Tartus Riia 2 on üks esimestest objektidest Eestis, kus lamekatusetöödel kasutati suures mahus vahtklaasist soojustust.
Katuse soojustus kleebiti katusele kuuma bituumeniga.

Kogu objektil tehtud töö koosnes väga erinevatest katustest ja ainulaadsetest lahendustest.

Vahtklaas soojustusega lamekatuse soojustustööd tehti pööratud käidava katusega katuseosal.
Katusele ehitati betoonist kalded.
Vahtklaas plaadid paigaldati horisontaalsele betoonpinnale vedela bituumeniga, vertikaalpinnale aga polümeerse liimiga.

Katuse hüdroisolatsioonitööd Tartus objektil Kvartal

Lamekatusetööd
Lamekatusetööd

Vahtklaas soojustus Tartus Riia 2 objektil Kvartal.

Vahtklaasist soojustusega katuse hüdroisolatsioonitööl keevitati kolmekihiline ehk kolmes kihis SBS bituumenrullmaterjal ehk vettpidav kiht ehk hüdroisolatsioonikiht.
Paigaldati drenaažimatt, millele omakorda paigaldati soojustuseks Styrofoam 300 paksusega 100 + 100 + 100 mm.
Styrofoami peale ehitati geotekstiilkangast kattekiht.
Järgnevate kihtide paigaldamine oli tellija töövõtt.

Lamekatuse muud tööd

Vahtklaas soojustusega lamekatuse vihmavee ärajuhtimiseks paigaldati katusekonstruktsiooni roostevabast materjalist kaheastmelised katusekaevud ehk katuselehtrid.
Ehitati vajalikud parapetid.

Katuse aurutõkketööd objektil Kvartal

Katusetööd
Katusetööd

Lamekatuse aurutõkketööde tegemiseks raudbetoonist paneelide pind korrastati.
Betoonpinnale keevitati SBS bituumenrullmaterjalist aurutõkkekiht.
Aurutõkkeks kasutati ilma puisteta materjali.
Keevitamisel kasutati gaasipõleteid.

Lamekatuse soojustustuse paigaldus Tartus objektil Kvartal

Lamekatuse põhisoojustus ehitati vahtpolüsteroolist EPS 60 Silver paksusega 130 mm.
Vahtsoojustuse pealmisesse kihti hööveldati katuse tuulutuse peakanalid mõõtmetega 90*50 mm.
Soojustuse pealmiseks kihiks ehk tuulutuskihiks kasutati tuulutussoontega Isover klaasvilla paksusega 30 mm.
Katuse kalded ja vastukalded rajati kaldu lõigatud vahtpolüsteroolist.

Vahtklaas soojustusega lamekatuse hüdroisolatsiooni paigaldus objektil Kvartal

Vahtklaas soojustus Tartus Riia 2 objektil Kvartal.

Käidav katus
Käidav katus

Lamekatuse hüdroisolatsioonitöödel keevitati katuse katteks ehk kattekihiks ehk hüdroisolatsioonikihiks kahes kihis SBS bituumenrullmaterjalist kattekiht ehk hüdroisolatsioonikiht.
Erinevad katusekihid kinnitati aluskonstruktsiooni külge katusetüüblitega.
Tüübliteks kasutati teleskooptüübleid.
Kinnituselemendiks olid metallist kiilud.
Kiilud löödi betoonpinda ettepuuritud aukudesse.

Lamekatuse veeäravoolutööd

Lamekatuse veeäravoolutööd algasid katuselehtrite paigaldamisega.
Lamekatus on sisemise vee äravooluga ja vihmavee ärajuhtimiseks katuselt paigaldati katusesse elektriliselt köetavad katusekaevud ehk katuselehtrid.
Lehtrite läbiviigutorud isoleeriti soojustuskoorikuga.
Katusekaevud ühendati vee äravoolutorudega.
Lehtritele paigaldati roostevabast materjalist prahisõelad.

Katuse tuulutustööd

Vahtklaas soojustus Tartus Riia 2 objektil Kvartal.

Lamekatuse tuulutamiseks keevitati katuse tuulutuse peakanalitele alarõhutuulutid. Tuulutite jalamile paigaldati täiendav SBS bituumenrullmaterjalist tugevduslapp.

Lamekatuse parapetitööd Tartus objektil Kvartal

Parapett
Parapett

Lamekatuse parapetitööd olid mitte tavapärased.
Parapett koosnes erinevatest konstruktsioonilahendustest.
Konstruktsioonielemendid valmistati tehases ja paigaldati, monteeriti katusel kokku.
Parapetid ehitati piisava kaldega katuse poole.
Parapetile paigaldati tormiplekk, putukavõrk, veeninaplekk, seinale ülespöörde lõpetusplekk.
Katusele ehitati käiguteed.
Katuseläbiviigud varustati kummitihenditega.

Lamekatuse katusepollarite paigaldustööd

Katusepollarid
Katusepollarid

Vahtklaas soojustus Tartus Riia 2.

Lamekatuse pollarite paigaldustööd.
Turvaliseks liikumiseks katusel paigaldati katusele roostevabast materjalist katusepollarid ehk turvapollarid, mis ühendati omavahel roostevabast turvatrossiga.

Pööratud katuse hüdroisolatsioonitööd

Pööratud lamekatusele ehitati betoonist kalded.
Betoonipind krunditi ehk kaeti praimeriga.
Pinnale keevitati kolmekihiline SBS bituumenmaterjalist kattekiht ehk hüdroisolatsioonikiht.

Pööratud lamekatuse soojustustööd Tartus objektil Kvartal

Pööratud lamekatuse soojustustööde käigus paigaldati drenaažimatid, soojustati Styrofoam 300 soojustusega paksusega 100 + 100 + 100 mm.
Soojustusele paigaldati tekstiilkangas.
Järgmised kihid paigaldas tellija.

Pööratud lamekatuse katusekaevud

Vahtklaas soojustus Tartus Riia 2 objektil Kvartal.

Pööratud lamekatuse vihmavee ärajuhtimiseks paigaldati katusekonstruktsiooni kaheastmelised roostevabast materjalist katusekaevud.

Lamekatusetööd varikatustel

Varikatus
Varikatus

Lamekatusetööd varikatustel.
Terasest kandekonstruktsioonile paigaldati kandev profiilplek ehk kandeplekk, mille peale kinnitati kruvidega niiskuskindel vineer.

Lamekatus kaeti ühekordse SBS bituumenrullmaterjaliga ehk hüdroisolatsioonikihiga.
Varikatusele paigaldati ääreplekid, seinapoolsesse äärde vihmaveerennid.
Vihmavee ärajuhtimiseks paigaldati vihmaveetorud.

Muud hüdroisolatsioonitööd Tartus objektil Kvartal

Sisehoov
Sisehoov

Muud hüdroisolatsioonitööd – sisehoovid, tunnelid, erinevad tööd.
Objektil tehti SBS bituumenrullmaterjalidega väga erinevaid täiendavaid töid.

Galerii

OÜ Evari Ehitus – katuseehitus 2015 – Vahtklaas soojustus Tartus Riia 2 objektil Kvartal

coop tartu lpgo

Tellija:

TARTU TARBIJATE KOPERATIIV

Projekti nimi:

MULTIFUNKTSIONAALNE HOONE

Kategooria:

LAMEKATUSE SOOJUSTUS

Ehituse tüüp:

ÄRIHOONE

Tööde iseloom:

UUSEHITus

Riik:

Eesti

Aadress:

Riia 2, Tartu

Projekti algus:

September 2015

Projekti lõpp:

Aprill 2016

Iseloomulik näitaja:

VAHTKLAAS SOOJUSTUS
